ШКОЛА ЯХТЕННОГО РУЛЕВОГО

Классификация парусных яхт

Основные части яхты

Яхтой называется всякое судно, безразлично — моторное или парусное, предназначенное для спортивных или туристских целей. Парусная яхта имеет две главные части: корпус и вооружение. Корпус предназначен для размещения экипажа и предметов снабжения яхты. Под вооружением понимают паруса и все устройства для установки парусов и управления ими.

Увеличить рисунок

Рассмотрим основные части корпуса парусной яхты (рис.1).

Передняя часть корпуса называется носом, задняя - кормой. Части корпуса, нависающие над водой, носят название носового и кормового свесов; боковые поверхности корпуса - бортов. Правый и левый борта определяются, если смотреть с кормы на нос. Нижняя поверхность корпуса называется днищем, переход от борта к днищу — скулой.

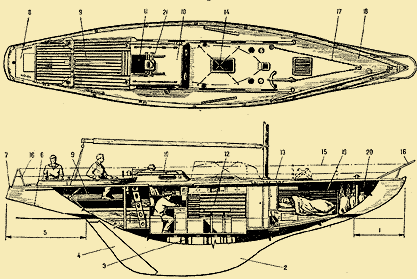

рис.1 Килевая яхта и ее части (увеличить)

Задний обрез корпуса носит название транец, обращенная к воде поверхность кормового свеса - подзор. Сверху корпус закрывается палубой, предохраняющей судно от попадания воды внутрь. Палуба — это вообще всякий настил, прикрывающий какое-либо расположенное ниже помещение. Носовая часть палубы называется баком, кормовая - ютом, средняя - шканцами *.

В палубе для размещения экипажа делаются вырезы - кокпиты. Кокпиты бывают открытыми, когда они не отгорожены от подпалубного пространства, и закрытыми. В последнем случае они представляют собой ящик, вставленный в вырез палубы и изолированный от подпалубного пространства. Закрытый кокпит обычно делают самоотливным, располагая его пол выше ватерлинии и оборудуя сливными трубами. Через эти трубы вода, попавшая в кокпит с палубы, сливается за борт. Самоотливными кокпиты бывают на морских яхтах, у которых возможно попадание на палубу больших количеств воды, а также на современных гоночных швертботах. Правда, у последних самоотливной кокпит имеет слив воды не через трубы, а через клапан или просто отверстия в транце, прорезанные на уровне глухого пола кокпита.

Нижняя часть подпалубного пространства, расположенная под полом каюты или кокпита, называется трюмом. Трюм закрывается настилом, который носит название сланей или пайол. Поперечными переборками (стенками) корпус яхты делится на помещения — отсеки.
Жилые помещения на яхте называются каютами; каюта, расположенная под баком,— кубриком, крайние носовой и кормовой отсеки корпуса — соответственно форпиком и ахтерпиком.

Отверстия в палубе для сообщения с подпалубным пространством называют люками. Различают входные и световые (светлые) люки, крышки которых обычно застеклены.
Если высота подпалубного пространства недостаточна, то на палубе делают надстройки. Надстройка над каютой называется рубкой. В стенках рубки (комингсах) вырезают окна — иллюминаторы.

Бытовые помещения на яхте, как и на большом корабле, имеют свои названия: кухня — камбуз, уборная — гальюн.

Для управления яхтой служит руль, поворачиваемый румпелем. Часть руля, к которой крепится румпель (или другой рулевой привод), называется головкой руля.

Основные части вооружения яхты— паруса, рангоут и такелаж. Паруса — основной движитель яхты. Они делятся на три комплекта: основные (или лавировочные), дополнительные и штормовые паруса.

Основные паруса яхта несет в обычных плаваниях. Эти же паруса определяют обмерную площадь парусности яхты.

Участие в гонках требует особых парусов, увеличивающих площадь парусности в некоторых ситуациях, возникающих на дистанции (например, при попутных ветрах). Такие паруса называют дополнительными.

При плавании в штормовую погоду лавировочные паруса заменяют меньшими по размерам и более прочными штормовыми парусами.

Совокупность всех деревянных или металлических частей вооружения, служащих для крепления и несения парусов, называется рангоутом.

Такелаж — снасти, изготовленные из растительного или стального троса, — подразделяют на стоячий и бегучий. Стоячий такелаж служит для расчалки и поддержания в рабочем положении рангоута, а бегучий — для постановки и уборки парусов и рангоута, управления парусами, для подъема и спуска сигналов.

Подробно на устройстве парусов, рангоута и такелажа мы остановимся в разделе «Устройство и вооружение яхты».

* Название «шканцы» не принято применять на малых яхтах, но на яхтах длиной более 14—15 м оно вполне уместно.

Типы парусных яхт

В практике парусного спорта используются яхты самых различных видов и размеров. В зависимости от условий плавания в том или ином районе применяют большие или меньшие яхты той или иной конструкции. Тип яхты в первую очередь определяется ее назначением и районом плавания, а также конструкцией корпуса и вооружения.

По этому признаку различают крейсерские и гоночные яхты. Основное назначение гоночных яхт — парусные гонки на ограниченных дистанциях, поэтому их строят предельно легкими. Для дальних плаваний они недостаточно прочны и не имеют бытовых удобств.

Крейсерские яхты, наоборот, имеют очень прочную конструкцию и максимум бытовых удобств, то есть отвечают своему основному назначению — крейсерским плаваниям и гонкам в открытом море с большим удалением от базы.

В современном парусном спорте чисто крейсерские яхты мало распространены. Имеется большое количество яхт для участия в морских гонках, которые называют крейсерско-гоночными. Такие яхты пригодны и для дальних плаваний, вплоть до океанских.

Крейсерские и крейсерско-гоночные яхты снабжены необходимым штурманско-навигационным оборудованием и, как правило, вспомогательным двигателем.

Кроме такой общей классификации существует еще спортивная классификация яхт, определяющая разделение их на классы.

Спортивная классификация яхт необходима для создания равных условий спортивной борьбы в гонках. В рамках каждого класса по возможности обеспечиваются равные шансы на выигрыш соревнования (в той мере, в какой эти шансы определяются самой яхтой).

В каждом классе форма и размеры яхты в большей или меньшей степени ограничены, с тем чтобы яхты данного класса имели по возможности одинаковую быстроходность и наилучшие мореходные качества.

Различия яхт по форме корпуса

Особенности конструкции корпуса парусной яхты определяются применением на ней паруса в качестве основного движителя.

рис.2 Действие ветра на паруса яхты, идущей попутным ветром

Представим себе, что ветер дует прямо в корму яхте (рис. 2). Струи воздуха, набегая на парус, создают определенное давление на его наветренную сторону. Огибая парус, струи стремятся уйти (вместе со всем движущимся воздухом) дальше, вследствие чего на подветренной стороне паруса создается некоторое разрежение.

В результате одновременного давления на наветренной стороне паруса и разрежения на подветренной его стороне возникает сила давления ветра на парус. Она-то и тянет его, а вместе с ним и яхту по направлению движения (если парус стоит как нарисовано, перпендикулярно ветру). Это наиболее простой случай.

Другое дело, когда яхта идет так, что ветер дует под углом к направлению ее движения (рис. 3). Тогда сила R давления ветра на парус, очевидно, не будет совпадать с направлением движения яхты. Экспериментально выяснено, что она направлена примерно перпендикулярно к плоскости паруса.

рис.3 Действие ветра на паруса яхты, идущей под острым углом к ветру

Эта сила будет вызывать не только движение судна вперед, но и в значительной мере снос его в сторону, или, как говорят, дрейф под ветер.

Можно разложить силу R по правилу параллелограмма на две силы, направленные соответственно по направлению движения яхты и перпендикулярно ему. Полученная в результате разложения сила Т будет тянуть судно по направлению его движения. Называют ее силой тяги. Сила D вызывает снос (дрейф) судна в сторону и поэтому называется силой дрейфа. Наличие этих двух сил, возникающих в результате давления ветра на паруса, определяют те особенности, о которых мы уже говорили.

В самом деле, суда другого типа (паровые, моторные, буксируемые) в нормальных условиях не имеют силы дрейфа, вызываемой их движителем.

Как видно на рис.3, сила дрейфа имеет значительную величину по сравнению с силой тяги. Почему же яхта не идет по направлению силы R, как это следовало бы ожидать на первый взгляд?

Сопротивление любого судна в направлении движения много меньше, чем сопротивление движению в поперечном направлении. Поэтому, несмотря на то что в данном случае сила тяги меньше силы дрейфа, скорость движения судна вперед все же больше, чем скорость дрейфа. Однако обычное судно, например моторный катер, сможет более или менее хорошо ходить под парусами только с попутными ветрами, когда сила дрейфа сравнительно невелика по сравнению с силой тяги, так как боковое сопротивление его недостаточно. Чтобы судно хорошо шло при таком направлении ветра, как показано на рис.3, оно должно иметь достаточно большое боковое сопротивление.

У спортивных парусных судов это достигается с помощью вертикальных плавников, поставленных под днищем яхты вдоль корпуса.

Кроме того, сила дрейфа вызывает крен яхты, и для противодействия этому крену всякое парусное судно должно иметь большую остойчивость, то есть способность сопротивляться крену. Особенностью парусного судна является то, что оно почти всегда идет с креном, достигающим иногда 30—40°.

Эти два положения и определяют главное различие между корпусами парусных яхт — различие по способу борьбы с дрейфом и креном.

Рис. 4. Килевая яхта

Наиболее характерным и распространенным типом парусной яхты является килевая яхта. Форма корпуса типичной килевой яхты показана на рис. 4. Днище корпуса переходит в глубокий плавник, создающий значительное боковое сопротивление. Для придания большей остойчивости к нижней части этого плавника крепится чугунный или свинцовый груз, называемый балластным килем или фальшкилем. Яхты такого типа предназначены для плавания на морях и озерах с глубокой водой и сильными ветрами и волнением. Килевая яхта обладает очень большой остойчивостью и в обычных условиях не может перевернуться. Правда, такая опасность возникает, когда яхта идет вдоль гребня большой океанской волны (как говорят, лагом к волне). Так было, например, с яхтой Ф. Чичестера во время его кругосветного плавания. Но даже при таком казусе килевая яхта все же станет на ровный киль, если имеет хорошую водонепроницаемую палубу и закрытые люки. Плавать на килевых яхтах по рекам и мелким озерам затруднительно из-за большой осадки.

Рис. 5. Швертбот

Швертботы (рис. 5) имеют мелкосидящий и относительно широкий корпус. В середине корпуса сделана щель, в которой помещается плоский (металлический или деревянный) выдвижной киль — шверт. Щель для прохода шверта окружена деревянным или металлическим ящиком — швертовым колодцем, верхний срез которого расположен выше ватерлинии. Когда нет необходимости в дополнительном боковом сопротивлении (например, при попутных ветрах) или когда проходят мелкое место, шверт можно поднять и даже совсем убрать в швертовый колодец.

Остойчивость швертбота много меньше, чем килевой яхты, и обеспечивается главным образом соответствующей формой корпуса — плоского и широкого, Швертбот может перевернуться при неумелом управлении, поэтому он менее безопасен при плавании в море и открытых водоемах, чем килевая яхта. Однако на современных гоночных швертботах с успехом проводят гонки в тяжелых морских условиях, при штормовых ветрах и большой волне. И все же крейсерские плавания в открытом море и на крупных озерах на крейсерских швертботах рискованны и, как правило, не разрешаются.

Существуют еще промежуточные типы яхт, совмещающие характеристики описанных судов. Так, для получения повышенной остойчивости при небольшой осадке строят суда, имеющие шверт, проходящий внутри балластного киля (рис. 6). У этих судов осадка без шверта меньше, чем у килевых яхт, но больше, чем у швертботов. Такие яхты называют компромиссами.

рис. 6. Яхта-компромисс

Раньше компромиссы использовались главным образом как крейсерские яхты в районах, где имеются значительные открытые водные пространства с сильными ветрами, но с малой водой, а также для комбинированного плавания, когда приходится часто ходить из реки в море, канал, водохранилище и т. п. Однако в последние годы появилось много крейсерско-гоночных компромиссов для морского и даже океанского плавания, у которых шверт ставится для регулируемого изменения бокового сопротивления яхты.

В самые последние годы появились яхты, имеющие вполне «морскую», тяжелую и прочную, конструкцию, снабженные таким же колодцем, как и швертботы, с той лишь разницей, что в этом колодце вертикально перемещается тяжелый профилированный в виде самолетного крыла балластный плавник. Естественно, что для подъема такого «шверта» требуются специальные силовые приводы, например гидравлические. Подобные яхты по международным правилам обмера крейсерско-гоночных яхт называются яхтами с «падающими» килями.

рис.7 Катамаран

До сих пор мы говорили о яхтах, имеющих один корпус. Однако существуют еще и многокорпусные яхты — катамараны и тримараны.

  Катамараны (рис.7) имеют два одинаковых узких длинных корпуса, разнесенных на такое расстояние, чтобы обеспечить большую остойчивость. Сопротивление таких корпусов значительно меньше, чем корпуса обычной яхты, поэтому катамаран развивает значительно большие скорости, чем самые быстроходные гоночные швертботы. Делают и крейсерские катамараны, на которых успешно совершают океанские плавания с весьма высокими средними скоростями (10—15 узлов).

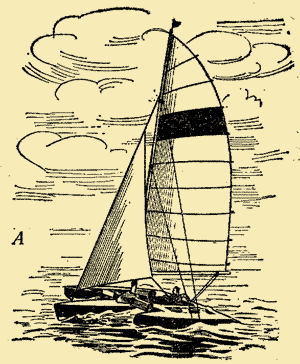

Рис. 8А. Тримаран гоночный

Тримараны (рис. 8) имеют три корпуса: средний (более широкий, чем у катамаранов, но намного уже, чем у яхт) и два разнесенных и слегка приподнятых боковых, очень узких. Боковые корпуса, по существу, являются поплавками, обеспечивающими ос-тойчивость. При крене тримаран идет на среднем корпусе и одном из боковых.

Тримараны получили в свое время большую популярность как крейсерские яхты, но сейчас к ним интерес в значительной степени упал. Дело в том, что на волне они довольно плохо управляемы, имеют резкую качку и испытывают сильные удары, которые могут привести к разрушениям.

Большая начальная остойчивость на малых углах крена не защищает три-мараны (как, впрочем и катамараны) от стремительного переворачивания, если ветровые и волновые условия (или ошибки в управлении) приводят к незначительному превышению допустимых углов крена. И тогда уже катамаран или тримаран поставить в море «на ровный киль» практически невозможно.

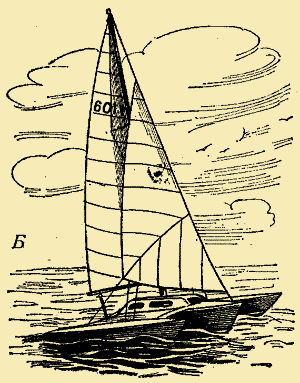

рис.8Б - Тримаран крейсерский

 Катамараны успешно развиваются как очень «спортивные» гоночные суда. Однако как крейсерско-гоночные яхты они не оправдали надежд ни в отношении скорости, ни в отношении безопасности. В серьезных океанских гонках за многие годы почти не было крупных аварий яхт, не говоря уже о катастрофах. А вот случаи аварий и даже гибели катамаранов и тримаранов в открытом море довольно часты. Так, гонки через Атлантику в 1968 г. привлекли сорок три яхты, в составе которых было одиннадцать тримаранов и четыре катамарана. Из многокорпусных яхт до финиша дошли только четыре, а в числе призеров был всего один катамаран. Почти все сошедшие с гонки катамараны и тримараны имели более или менее тяжелые аварии, чудом обошедшиеся без человеческих жертв.

Все это заставляет относиться к крейсерским многокорпусным яхтам с известной осторожностью, хотя в трансатлантических гонках 1972 г. тримараны выступали значительно лучше, заняв первое, третье и пятое места в этой грандиозной гонке.

Наружная форма корпуса яхты характеризуется формой ее поперечного сечения, а также видом носа и кормы. При сравнении судов рассматривают сечение, проходящее примерно через середину яхты. Называется оно сечением по мидель-шпангоуту или миделем.

Рис. 9. Формы мидель-шпангоутов. Круглошпангоутные яхты: А—швертбот; Б—килевая яхта с бульбкилем (класс «Темпест»); В—килевая яхта с плавниковым килем; Г—килевая яхта обычной формы. Яхты-шарпи: Д—швертбот (класс «Оптимист»); Е—килевая яхта с бульбкнлем («Звезднын класс); Ж — килевая яхта с плавниковым килем; 3 — шарпи с подрезанной скулой

По форме миделя все яхты независимо от типа подразделяют на яхты с округлым миделем, или круглошвангоутные (рис. 9, а, б, в и г), и с угловатым миделем, или шарпи (рис. 9, д, е, ж и з), форма которого составлена из прямых или кривых линий, образующих углы.

Постройка яхт с угловатыми шпангоутами проще и обходится несколько дешевле, но эти яхты немного проигрывают круглошпангоутным во внешнем виде и скорости хода. Поэтому гоночные яхты чаще всего строятся круглошпан-гоутными, хотя есть немало яхт с угловатым миделем, завоевавших большую популярность (юношеские классы «Кадет», «Оптимист», яхта «Звездного класса» и многие другие).

 Классическая форма миделя килевой яхты округлая,с плавным, как говорят «зализанным», переходом от днища к плавнику. Такую форму имеет большинство более или менее крупных килевых яхт, и гоночных, и крейсерских.

Иногда переход от днища к фальшкилю бывает не плавный (рис. 9, в и ж), а резкий, и фальшкиль крепится на деревянном плавнике. Яхты с такой формой миделя называются яхтами с плавниковым килем. Сейчас широко распространены яхты с так называемым бульб-килем — вертикальным профилированным тонким плавником с сигарообразным балластом (бульбом) снизу. Такие кили имеют яхты олимпийских классов
«Звездный» и «Темпест», а также множество крейсерско-гоночных яхт малого размера.
Швертботы, как и килевые яхты, делают и с угловатым миделем (рис. 9,д), и с округлым (рис. 9,а). Кроме того, различают швертботы с одним и двумя швертами.

У одношвертовика шверт расположен в диаметральной плоскости судна. У двухшвертовика оба шверта поставлены под углом (пунктиры на рис. 9,а), поэтому он несколько лучше сопротивляется дрейфу при больших углах крена. При сильном крене один из швертов не работает, а часто и совсем выходит из воды; второй шверт в это время оказывается почти в вертикальном положении, тогда он принимает всю работу по противодействию дрейфу на себя.

В настоящее время двухшвертовики применяются очень редко.

По форме носа яхты традиционно делятся на прямоштевники, яхты с ложко-образным штевнем и клипперштевнем (рис. 11). Однако сейчас ложкообразные штевни с большим носовым свесом вышли из моды, и большая часть современных яхт и швертботов имеют носы типа, изображенного на (рис. 11, б). Прямой штевень в чистом виде сохранился сейчас только у некоторых швертботов. Давно исчезнувшие клипперштевни (рис. 11, в) в наши дни все чаще и чаще появляются не только на крупных моторных и парусно-моторных яхтах, но и на небольших крейсерах.
У мелких швертботов и яхтенных шлюпок (тузиков) нос часто заканчивается не острым форштевнем, а плоским наклонным срезом (рис. 10, д). Такой нос называют транцевым (иногда— прам), а сам срез—носовым транцем или фсршпигелем. Транцевые носы имеют швертботы юношеских классов «Оптимист» и «Кадет».
По форме кормовой части яхты могут иметь яхтенную корму с нормальными или обратным (реверсивным) транцем (рис. 10, а, б), байдарочную (рис. 10, в) или транцевую обрезную корму. Последняя имеет две разновидности; одна из них характерна для килевых яхт (рис. 10, г), другая—для швертботов (рис. 10, д).

Рис. 10. Формы кормовых частей: А - яхтенная корма с нормальным транцем; Б - то же с реверсивным транцем; В - байдарочная корма; Г - транцевая обрезная корма килевой яхты; Д - то же швертбота	Рис. 11. Формы носовых частей: А - ложкообразный штевень; Б - современный наклонныв штевень; В — клипер-штевень; Г — прямой штевень; Д — транцевый нос (форшпигель) швертбота «Кадет»

Различия яхт по типу вооружения

Типы парусного вооружения довольно разнообразны и зависят в основном от условий, в которых предстоит плавать судну, и от его размеров. Вооружение парусных судов различается главным образом по форме основных парусов.

Большие парусные суда носили (да и сейчас носят) так называемые прямые паруса. Они имеют форму трапеции и поднимаются на горизонтальных реях, располагаясь симметрично мачте и перед ней. Под такими парусами судно идет хорошо только с попутным ветром; к ветру оно может идти только под большим углом - порядка 60-70 . На спортивных яхтах прямые паруса не применяются в качестве основных, но на крупных крейсерах иногда на попутных курсах ставят прямой дополнительный парус, называемый брифоком.

Спортивные парусные яхты вооружают исключительно косыми парусами, которые располагаются по одну (заднюю) сторону мачты и передней кромкой крепятся к ней. Косые паруса обеспечивают значительно лучше тяговые характеристики при плавании против ветра, чем прямые паруса.

Различают несколько видов косых парусов.

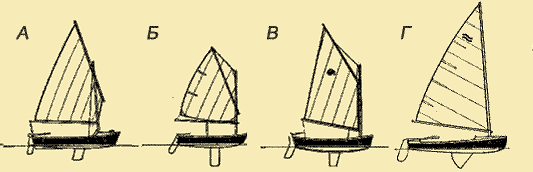

Рис. 12. Кэты: А - рейковый, Б - шпринтовый («Оптимист»); В - гафельный; Г - бермудский (класс «Финн»)

Четырехугольный гафельный парус (рис. 12,в и 13,а) имеет гафель-наклонное рангоутное дерево, одним концом упирающееся в мачту. К гафелю крепится верхняя шкаторина (кромка) паруса. Передняя шкаторина паруса крепится к мачте, а нижняя - к гику, горизонтальному рангоутному дереву, которое при помощи вертлюга (шарнира) . соединено с мачтой. Разновидностью гафельного паруса является парус гуари с очень длинным гафелем (часто длиннее гика и даже мачты), стоящим почти вертикально.

На маленьких яхтах, преимущественно на открытых парусных тузиках- динги, иногда ставят рейковые или шпринтовые паруса. У них гафель заменяется рейком, к которому привязывается верхняя шкаторина паруса, а его передний конец свободно выходит вперед за мачту (рис. 12,а), или шпринтом - шестом, который растягивает парус, упираясь нижним концом в мачту, а верхним - в угол паруса по диагонали, как на детском швертботе «Оптимист» (рис. 12,б).

Лет 40-50 назад почти все яхты вооружались гафельными парусами. Сейчас применяют более простые в обращении и обеспечивающие лучшие тяговые качества треугольные бермудские, паруса.

Бермудский парус (рис. 12, г) не имеет гафеля, что облегчает его постановку. Передняя шкаторина его крепится к мачте, а нижняя, как и у гафельного паруса. - к гику.

По числу мачт яхты подразделяют на одномачтовые и двухмачтовые. Суда с одномачтовым вооружением - это кэт, шлюп и тендер; с двухмачтовым-иол, кэч и шхуна. Спортивные яхты редко имеют больше двух мачт. Исключительным в практике гонок было участие в гонках одиночников через Атлантику в 1972 г. трехмачтовой стаксельной яхты-шхуны «Вандреди 13» длиной 39м и парусностью около 100 м2.
Кэт имеет одну мачту и один парус, называемый гротом. Мачта у кэта помещена сравнительно близко к носу. Кэт - очень простое вооружение, но применяется оно только на небольших яхтах- парусностью до 8-10 м2. При большей парусности оно неудобно-парус получается высоким, поэтому и сила давления ветра на Паруса приложена сравнительно высоко. Яхту приходится делать широкой, с повышенной остойчивостью.
В СССР и в большинстве европейских стран кэт (рис. 12) - господствующее вооружение гоночных швертботов-одиночек, управляет которым один человек (например, швертботы классов «ОК», «Оптимист» и «Финн»).

Рис. 13, Шлюпы: А - гафельный; Б - бермудский обычный (класс «470»); В - бермудский с топовым стакселем

Для снижения высоты парусности и повышения остойчивости яхты малого и среднего размера (парусностью до 60м2) чаще всего вооружают шлюпом (рис. 13).
Шлюп - это вооружение, при котором яхта кроме грота несет еще один передний парус, называемый стакселем. Шлюп может быть гафельный или бермудский.
Бермудский шлюп сейчас самое распространенное вооружение для яхт малого и среднего размера. Среди бермудских шлюпов можно выделить две разновидности: нормальный бермудский шлюп (или, как его часто называют, «три четверти», так как стаксель обычно достигает 75-80% высоты мачты) и бермудский шлюп с топовым стакселем (стаксель поднимается по штагу, идущему на самый топ мачты). Первая разновидность характерна для гоночных, а вторая - для крейсерско-гоночных яхт (рис. 13, б и в). Промежуток между мачтой и стаксель-штагом называется передним треугольником.

Рис. 14А Тендер гафельный	Рис. 14Б Тендер бермудский

Когда парусность больше 60-80м2, ее делят между большим числом парусов. Тогда применяют тип вооружения, называемый тендером. Тендер (рис. 14) несет в переднем треугольнике два или больше передних парусов, чем и отличается от шлюпа. Эти паруса называются: стаксель (ближний к мачте внизу), кливер (впереди стакселя) и кливер-топсель (или летучка) который ставится у самого топа мачты.

Тендеры, как и шлюпы, могут быть гафельными и бермудскими. Гафельные тендеры чаще всего имеют мачту не цельную, а состоящую из двух частей: мачты и стеньги (надставка к мачте сверху, которую можно опускать).

Рис. 15. Двухмачтовые яхты. А — бермудский иол; Б — кэч. В — гафельная шхуна; Г — бермудская стаксельная шхуна

Двухмачтовые вооружения (рис.15) применяют на крупных крейсерских яхтах, где для уменьшения крена важно иметь еще более низкую парусность, чем у тендеров. Кроме того, распределение общей парусности на несколько парусов облегчает работу экипажа с ними, что особенно важно на яхтах, совершающих дальние плавания. Чисто морские преимущества двухмачтовых яхт весьма велики: уборкой тех или иных парусов можно сразу уменьшить парусность, а комбинируя эти паруса, можно приспособиться к большому диапазону сил ветра без взятия рифов.

Не очень крупные крейсерские яхты (50-100 м2) в большинстве случаев вооружают иолом или кэчем. Иол имеет короткую заднюю мачту (бизань-мачту), которая установлена позади головки руля. Парус на этой мачте называется бизанью. Иолы могут быть как гафельные, так и бермудские. Заметим, что для всех двухмачтовых яхт с косыми парусами вид вооружения определяется формой грота. Так, если иол имеет гафельный грот, он называется гафельным, независимо от того, какая на нем бизань - гафельная или бермудская. Площадь бизани на иоле обычно составляет 8- 10% общей площади парусности яхты.

Кэч отличается от иола большей бизанью, имеющей площадь 15-25% от общей парусности, и тем, что бизань-мачта стоит впереди головки руля.

Как и иол, кэч может быть бермудским или гафельным. Иногда кэч имеет грот без гика, со шкотовым углом, находящимся у верхушки бизань-мачты. Нижний промежуток заполняется тогда большим бизань-стакселем. Такие кэчи называют стаксельными . Бизань-стаксель может быть и у обычного кэча или иола, только в этом случае его надо убирать при перекладывании грота с одного борта на другой.

На иолах бизань скорее воздушный руль, чем парус, кроме того, в ряде случаев иол удобнее с точки зрения работы экипажа на палубе и обзора для рулевого.

Шхуна имеет заднюю мачту выше или равную передней. Передняя мачта двухмачтовой шхуны называется фок-мачтой, а задняя - грот-мачтой. Паруса называются соответственно фок и грот. Шхуны, как и прочие яхты, могут быть гафельными и бермудскими. Бермудские шхуны часто вооружены гафельным фоком (при равной с бермудским фоком высоте он может иметь большую площадь парусности, чем последний). Существует разновидность бермудской шхуны-стаксельная шхуна (рис.15 г). Эта шхуна не имеет фока. Промежуток между фок- и грот-мачтами (междумачтовый четырехугольник) заполняется одним или несколькими косыми треугольными парусами. Шхунами, как правило, вооружают самые крупные яхты - парусностью более 150-200 м2.

Спортивная классификация парусных яхт

Цель спортивной классификации — обеспечить возможности сравнения спортивных достижений в парусных гонках, поскольку эти достижения в значительной мере зависят от качества яхт.

Непосредственными задачами классификации являются:

— разделение спортивных парусных судов на классы (в зависимости от типа и размера), чтобы в рамках каждого класса тем или иным способом ограничить размеры и характеристики корпуса и вооружения яхты и тем самым обеспечить достаточную безопасность плавания и сравнимость ходовых качеств;

— выработка единых правил определения размеров яхт (правил обмера) и порядка оформления документов, устанавливающих принадлежность яхты к тому или иному классу (мерительных свидетельств).

Классификация яхт — довольно сложная задача. Типы яхт определяются условиями их плавания (навигационными условиями) и уровнем развития яхтенной техники. Классы яхт совершенствуются и видоизменяются по мере развития парусного спорта. В свою очередь, классификация накладывает отпечаток на развитие парусного спорта.
Сущность классификации заключается в ограничении размеров яхт и их соотношений, влияющих на ходовые качества и мореходность.

Такими размерами являются:

— длина яхты. Чем она больше, тем меньше сопротивление корпуса, а значит, яхта более быстроходна;
— ширина яхты. Чем шире яхта, тем больше, с одной стороны, ее сопротивление, а с другой—остойчивость;
— осадка. Она оказывает большое влияние на остойчивость яхты и ее лавировочные качества, то есть способность идти под острым углом к ветру (чем больше осадка, тем больше остойчивость и лучше лавировочные качества яхты);
— высота надводного борта. Чем выше борт, тем яхта мореходнее и лучше ее обитаемость;
— водоизмещение (вес) яхты. Чем больше водоизмещение, тем больше сопротивление воды движению судна, но в то же время больше остойчивость и мореходность;
— площадь парусности. Чем она больше, тем при прочих равных условия больше скорость яхты.

По степени ограничений классы яхт можно разбить на четыре основные группы:

1. Свободные классы, в которых устанавливаются ограничения на главные размеры яхт, а форма корпуса может быть произвольной.Такими классами являются, например, советские национальные классы швертботов М, Т2, ТЗ.

2. Формульные классы, в которых ограничения по размерам связаны главным образом с особыми формулами обмера. Эти формулы определяют величину гоночного балла яхты, измеряемую обычно в линейных единицах (метрах, футах). Формулы обмера подбирают таким образом, чтобы яхты, имеющие одинаковый гоночный балл, теоретически имели бы и равные скорости. Яхты одного класса, естественно, должны иметь одинаковый балл. К формульным классам относятся яхты старого международного 5,5-метрового класса, а также “чет-вертьтонники” и “полутонники” (К5 и Кб) и др. Формулы обмера нашли главное применение для гандикапных классов крейсерско-гоночных яхт (см. ниже).

3. Монотипы, которые строятся по одним и тем же чертежам при строгом соблюдении правил постройки и обмера обеспечивающих идентичность формы корпуса, размеров парусов и весовых характеристик, влияющих на ходовые качества яхты. Монотипами являются швертботы “420”, “470”, “ОК”, “Финн”, “Кадет” и “Летучий голландец”, а также килевые яхты классов “Солинг”, “Темпест”, “Дракон”, “Звездный”. Большинство современных малых гоночных яхт — монотипы.

4. Гандикапные классы, то есть классы яхт, обмеряемые по определенным формулам, как и формульные классы. Разница состоит в том, что в гонках участвуют яхты с разными гоночными баллами, а занятые места определяются по так называемому исправленному времени. Исправленное время рассчитывается таким образом: действительное время прохождения дистанции множат на некоторый поправочный коэффициент, зависящий от гоночного балла. В настоящее время в подавляющем большинстве стран, в том числе и в СССР, приняты гандикапные классы крейсерско-гоночных яхт, обмеряемых по международным правилам и формуле IOR.

Кроме того, различают национальные и международные классы яхт. В каждой стране могут появиться и появляются особые классы яхт, приспособленные для плавания только в водах данной страны (или даже ее отдельного района, моря, озера). Такие классы называются национальными.

Многие удачные национальные классы начинают культивироваться в нескольких странах. Хотя по существу они становятся уже международными, юридически не являются таковыми. Международным классом считается класс, не только получивший широкое распространение в ряде стран, но и официально признанный Международным союзом парусных соревнований (ИЯРУ). Например, имевшийся в советской классификации монотип Скандинавского парусного союза “Фолькбот”, несмотря на широкое распространение во многих странах Европы, юридически не является международным классом.

Международные классы подразделяются на группы А и В: — группа А включает современные яхты с высокими характеристиками, в проектах и правилах постройки которых использованы новейшие достижения техники. Из этой группы выбирают олимпийские классы (для участия в олимпийских регатах). В ней две подгруппы: A (R) - свободные или формульные классы и А (О)—монотипы;
— группа В включает классы, спроектированные более 20 лет назад, не полностью соответствующие требованиям группы А, и классы, которым международный статут присвоен вследствие их широкой популярности или потому, что они обеспечивают хорошую подготовку к гонкам. В группе В также две подгруппы: B(R) и В(О).

Каждый класс, кроме того, относится к определенной категории, в соответствии с организационным построением класса.

К категории 1 относятся классы, которыми управляют ассоциации владельцев яхт данного класса (под управлением понимается выпуск чертежей и правил класса, организации гонок и т. д.).
К категории 2 относятся классы, определением правил и организацией гонок в которых руководит непосредственно ИЯРУ через национальные руководящие органы (федерации).

Помимо классов обычных яхт ИЯРУ предусматривает еще несколько классов катамаранов, в частности свободный класс “С” и несколько монотипов.

Те международные классы, в которых проводятся олимпийские регаты, называются олимпийскими.

Сейчас олимпийскими классами считаются:

— “Финн”—с 1952 г.
— “Летучий голландец” — с 1960 г.
— “Темпест”—с 1972 г.
— “Солинг”—с 1972 г. Кроме принятых в настоящее время олимпийскими классами были:
— 8-метровый R-класс — во всех олимпиадах до 1936 г. включительно;
— 6-метровый R-класс — во всех олимпиадах до 1952 г. включительно;
— 5,5-метровый R-класс—с 1952 по 1968 г.;
— “Звездный”—с 1932 по 1972 г.;
— “Дракон” — с 1948 по 1972 г.

Кроме того, в отдельные годы олимпийскими были: класс “Олимпия-иол” — в 1936 г. и “12 м2 шарпи”—в 1956 г.

Рис. 16. Катамаран-монотип “Торнадо”	Рис. 17. Крейсерско-гоночный швертбот свободного класса ТЗ

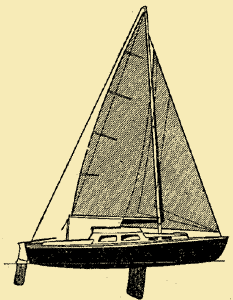

Рис. 18. Крейсерско-гоночная яхта класса Л6	Рис. 19. Гоночный швертбот-монотип “Летучий голландец”

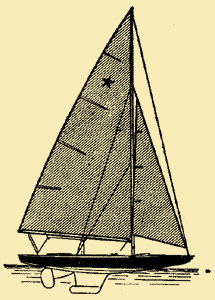

Рис. 20. Яхта-монотип “Звездного класса”	Рис. 22. Гоночная яхта-монотип класса “Солинг"

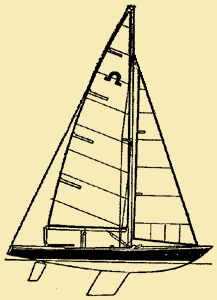

Рис. 21, Гоночная яхта-монотип класса “Дракон”	Рис. 23. Гоночная яхта-монотип класса “Темпест”
Рис. 24. Детский швертбот-монотип класса “Кадет”

Советская классификация

В Олимпиаде 1976 г. будут участвовать кроме вышеназванных швертбот-двойка “470” (см. рис. 13, б) и катамаран-монотип “Торнадо” (рис. 16).

Классификация яхт в СССР определяется едиными “Правилами классификации, постройки и обмера спортивных парусных яхт, принятых в СССР”, которые периодически пересматриваются и издаются Федерацией парусного спорта СССР.

Действующая с 1973 г. классификация предусматривает как советские национальные. так и международные классы. Она включает десять международных и четыре национальных класса яхт, в том числе два формульных класса крейсерско-гоночных яхт с фиксированным гоночным баллом по международной формуле IOR (“четвертьтонники” К5 с баллом 5,5 м и “полутонники” К6 с баллом 6,6 м), а также два класса катамаранов. Таким образом, отечественная классификация включает достаточное число классов яхт, чтобы учитывать потребности всех водных районов страны в занятиях всеми видами парусного спорта .

Советская классификация включает как чисто гоночные, так и крейсерско-гоночные яхты.

Для гонок на швертботах предназначены суда международных классов “Финн”, “Летучий голландец”, “470”, “OK”, “420” и юношеский монотип “Кадет”, а также швертботы национального свободного класса “М” с экипажем из трех человек. Эти швертботы имеют довольно большую парусность — 26 м2 и сравнительно легкий длинный корпус — весом 200 кг и длиной 6,5 м.

Для крейсерских гонок и дальних плаваний по рекам, озерам и прибрежным морским районам предназначены швертботы свободных крейсерско-гоночных классов Т2 и ТЗ (рис. 17).

Для гонок и дальних плаваний в морских условиях советская классификация предусматривает яхты формульных классов К5 (“четвертьтонники”) и К6 (“полутонники”). Разнообразные крейсерско-гоночные и крейсерские яхты для участия в гонках должны быть обмерены и отнесены к одному из принятых у нас международных гандикапных классов по правилам IOR. Например, яхта старого класса Л6 относится ко II классу IOR (рис. 18). Основные сведения о яхтах советской классификации даны в приложении 1.

В классификацию включены наиболее распространенные международные классы яхт. К ним относятся в первую очередь олимпийские классы “Финн”, “470”, “Летучий голландец”, “Темпест” и “Солинг”.

Швертботы-одиночки класса “Финн” (см. рис. 12, г) очень распространены (конструктор швед Р. Сарби — 1950 г.).

Очень быстроходный швертбот — монотип “Летучий голландец” (рис. 19), на котором ходят два человека (конструктор голландец У. Ван-Эссен).

Яхта “Звездного класса”, сконструированная американцем Гарднером в 1911 г. (рис. 20), очень интересна для гонок. Ею управляют два человека. Вследствие известной перегруженности яхты парусами от экипажа требуется большая ловкость, сработанность и отличная физическая подготовка. Этот класс существует с 1911 г.

Килевой монотип “Дракон” (рис.21) представлят собой деревянную, сравнительно тяжелую яхту с очень маленькой рубкой—козырьком и просторным кокпитом. Ходят на ней три человека. “Дракон” спроектирован в 1929 г. норвежцем И. Анкером.

Класс “Солинг” (рис. 22) — новый олимпийский класс. Это яхта-монотип с экипажем в три человека, имеющая пластмассовый корпус, изготовленный по стандартной форме (матрице), что позволяет обеспечить сравнительно высокую идентичность обводов. Конструктором яхты является норвежец Линге.

Яхта класса “Темпест” (рис. 23) является, по существу, швертботом, в швертовыи колодец которого вставлен узкий шверт, имеющий на конце обтекаемый бульб весом около 200 кг. Этот бульб-киль легко вынимается из колодца, что облегчает транспортировку яхты. Па яхте “Темпест” ходят двое: рулевой и шкотовый. Конструктор ее — англичанин Ян Проктор.

Швертбот-монотип двойка “470” ( французский национальный класс, международный с 1970 г.) спроектирован Андре Корню. Хорошо ходит при весе экипажа до 150 кг (см. рис. 13, б).

Кроме того, классификация включает следующие классы для детей юношей;

— класс “ОК” (О'кэй)—распространен как юношеский швертбот-одиночка;

— международный юношеский класс “Кадет” — разработан в Англии конструктором Д. Холтом в 1947 г. (рис. 24)—швертбот-двойка;

— детский монотип-одиночка “Оптимист” — маленький швертбот-плоскодонка, простой в самодеятельной постройке; “Оптимист” является монотипом Скандинавского парусного союза и распространена во многих странах;

— монотип-двойка “420” французского конструктора Мори; яхты этого международного класса очень быстроходны и интересны; среди них разыгрываются первенства Европы и ряда стран.

“Правила классификации, постройки и обмера” включают также правила обмера, правила несения отличительных знаков класса, а также частные правила по отдельным классам.
Правила обмера предписывают, каким образом измерять определяющие класс размеры яхты и площадь ее парусности. Обмером судов занимаются, специально выделенные спортивными' организациями лица — официальные мерители. Измерив судно и определив, входит ли оно в тот или иной класс, меритель выдает владельцу яхты мерительное свидетельство — документ, подтверждающий соответствие судна классу и фиксирующий его измеряемые размеры и другие необходимые данные (год и место постройки, конструктор, владелец, порт приписки и т. п.). Свидетельство регистрируется в Спортсудорегистре Комитета по физической культуре и спорту СССР, где на каждый класс заведены специальные мерительные книги, после чего оно становится действительным. Яхта, не имеющая такого мерительного свидетельства, не имеет права участвовать в классных гонках.

Обмеренные и классифицированные яхты носят на парусах отличительные знаки своего класса и номера, соответствующие порядковому номеру регистрации данной яхты в Общесоюзной мерительной книге. Например, швертбот национального класса ТЗ, зарегистрированный в классе под № 75, должен нести на парусе следующее обозначение:

ТЗ
75

Яхты международных классов перед номером несут латинские буквы, означающие государственную принадлежность: для СССР это буквы “SR” (для России RUS). Таким образом, яхта международного класса “Темпест” № 25 будет нести на ' парусе знак:

Т
RUS25

Цифры и буквы должны быть стандартного размера. Их нашивают в определенном месте с обеих сторон грота таким образом, чтобы при просвечивании паруса цифры и буквы не накладывались друг на друга.

Яхта, не имеющая на гроте соответствующих обозначений, не имеет права выхода и при участии в гонках на финише не принимается.

Гандикапные крейсерско-гоночные яхты обмеряются по специальным правилам и формуле, по которой определяется их гоночный балл. В соответствии с этим обмером каждая такая яхта относится к определенному классу IOR. Между яхтами каждого гандикапного класса проводятся гонки с уравнением шансов (гандикап). Гандикапные яхты несут на парусах римскую цифру, обозначающую номер их класса IOR, государственное обозначение (как международные классы) и порядковый номер. Например, яхта IV класса № 3 будет нести номер

IV
RUS 3

Неклассные швертботы и яхты служат для учебной работы и крейсерских плаваний. Они не подлежат регистрации во всесоюзном масштабе и регистрируются только в своем городе. Им присвоена буква “Н”, под которой нашивается порядковый номер для данного города.

Каждая яхта, участвующая в гонках, как мы уже говорили, должна иметь действительное мерительное свидетельство, и на ее корпусе и рангоуте должны быть нанесены так называемые обмерные марки — отметки, ограничивающие крайние точки размеров парусов и некоторых размеров корпуса. Порядок постановки марок приведен в “Правилах классификации, постройки и обмера спортивных парусных яхт, принятых в СССР” и в частных правилах классов.

*******
Выше были рассмотрены советская и международная классификация яхт. В целом ряде стран существуют свои, более или менее развитые национальные классификации, которые предусматривают интересные классы.

Не касаясь всех зарубежных классификаций и их построения детально, отметим, что они имеют более “эмпирический” характер, и выбор классов в них определяется, по-видимому, просто ходом событий в парусном мире. Ряд стран (особенно малых) вообще не имеет собственных классификаций и национальных классов яхт, применяя в своей практике международные и национальные классы других стран.

Обращает на себя внимание большое количество монотипов в классификациях почти всех зарубежных стран.

Познакомимся с некоторыми наиболее интересными и популярными зарубежными классами яхт.

К таким классам относятся прежде всего чрезвычайно популярные во многих странах Восточной и Центральной Европы крейсерские швертботы с парусностью 15—20 м2 и швертботы-монотипы “Пират”. Наш швертбот класса “Т”, по существу, тоже является “продуктом” развития европейских крейсерских швертботов.

Популярный в Европе швертбот-монотип для двух человек “Пират” имеет обводы типа “Шарпи” и парусность 10 м2. Он очень устойчив, удобен для первоначального обучения и интересен в гоночном отношении. Особенно много “Пиратов” в ГДР, Чехословакии, Венгрии, Польше.
Из свободных классов США некоторый интерес представляют гоночные швертботы типа “Скоу”. Это слово буквально переводится на русский язык как “шаланда”. Швертботы “Скоу” — низкобортные, сравнительно широкие яхты, имеющие транцевый нос и обычно два шверта. Именно от них пошли у нас в свое время на Волге и в Ленинграде двухшвертовые швертботы типа “Ри-Ри”, и именно поэтому они раньше назывались у нас “американцами”.

В большинстве стран в национальных классах преобладают швертботы и очень мало килевых яхт. Так, в Италии из семи национальных классов шесть швертботов, во Франции — все национальные классы швертботы, в Англии — добрых 90% и т. д. Это объясняется тем, что швертботы дешевле в постройке, более “чувствительны” к навигационным условиям, и поэтому в каждой стране вследствие особенностей различных бассейнов возникают свои, приспособленные к условиям данной страны (или даже ее района) классы. Дешевизна и удобства эксплуатации швертботов, не требующих дорогих эллингов, способствуют появлению множества национальных классов.

Что касается килевых яхт национальных классов, то их очень мало прежде всего потому, что номенклатура международных классов достаточно велика и обеспечивает практически суда на любой вкус. И хотя особой необходимости в создании килевых яхт национальных классов нет, в некоторых странах такой класс развивается. К ним относится, например, финский класс “А”, шведский крейсерский монотип “Фолькбот” и некоторые другие.

Сравнительно короткий и широкий “Фолькбот” с обшивкой “кромка на кромку”, представляющий собой удачную яхту для крейсерства с малым экипажем, очень популярен в Скандинавских странах и как гоночное судно — на междунардных регатах в Сандхамне и Гетеборге (Швеция) на старт выходят сотни этих монотипов.
